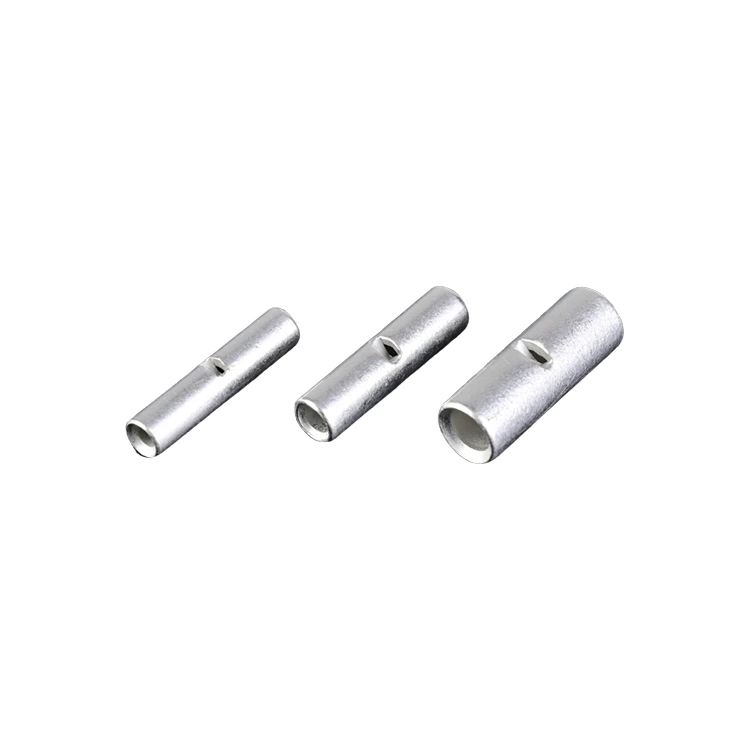

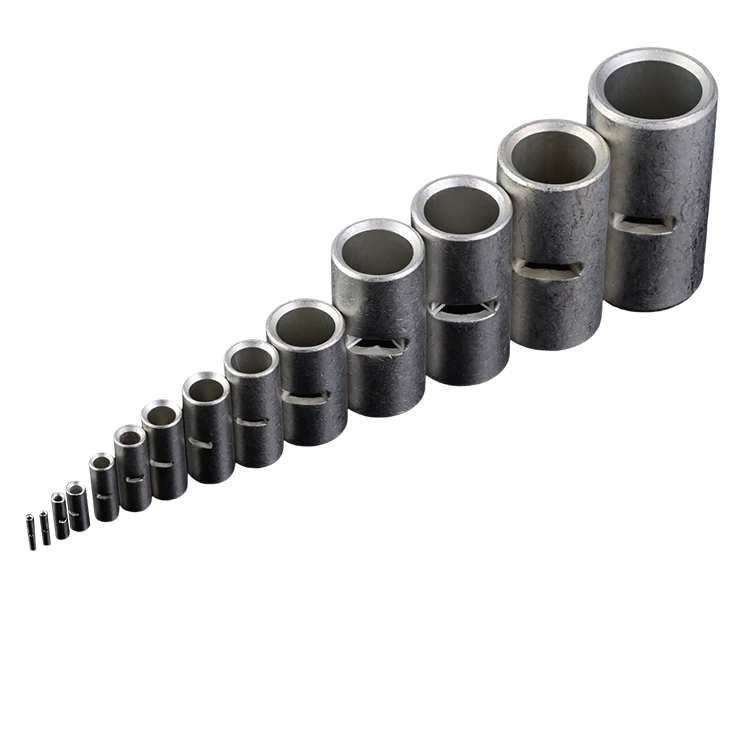

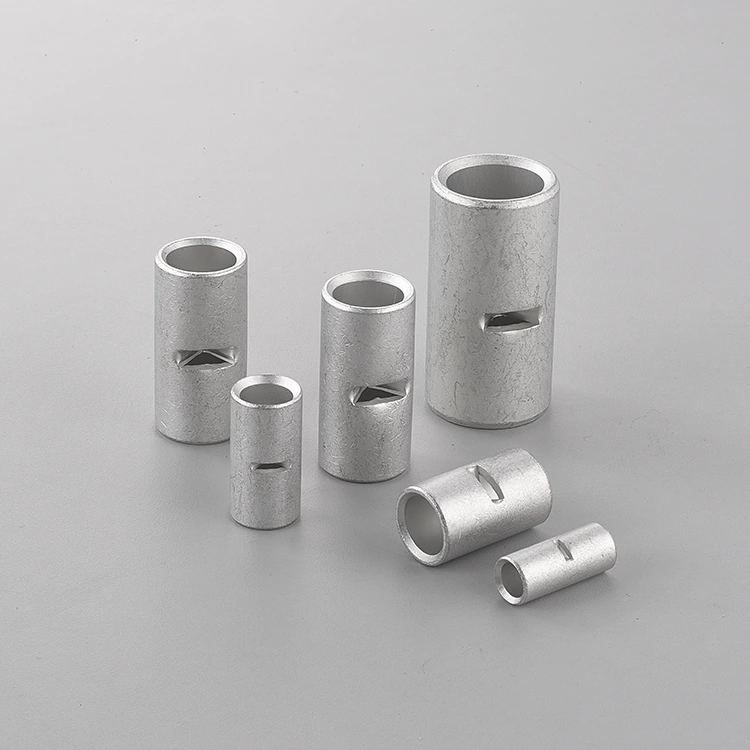

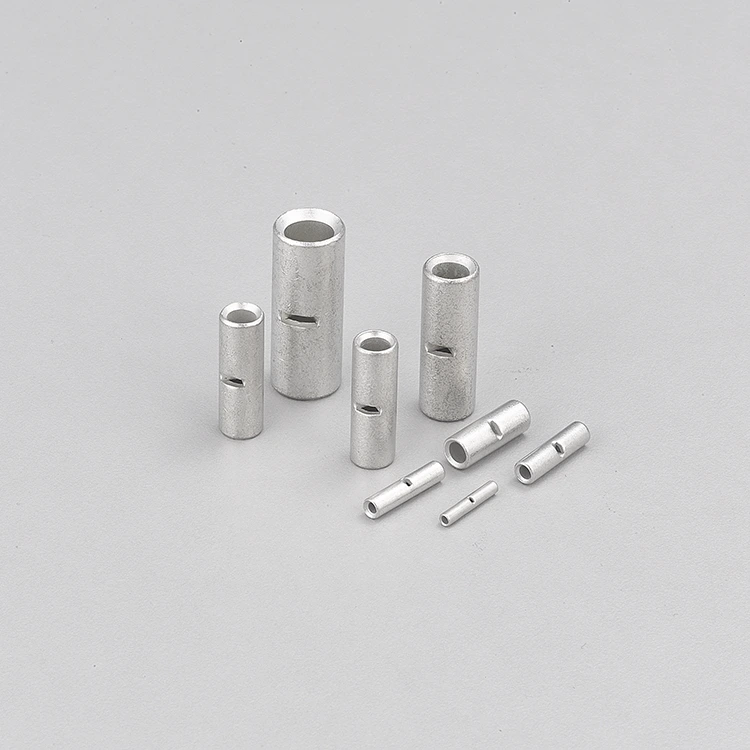

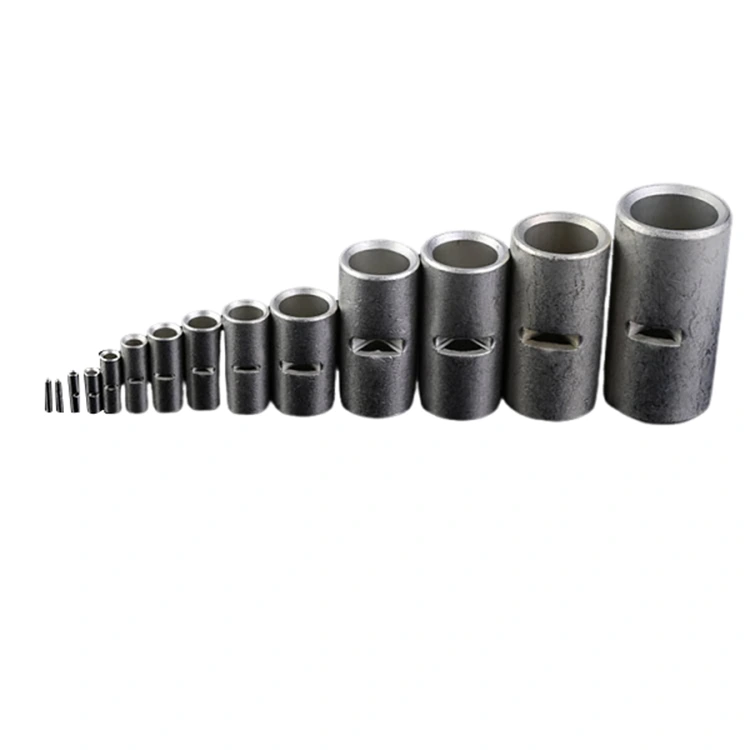

টিন প্লেটেড কপার বাট স্প্লাইস

চীন থেকে একজন পেশাদার প্রস্তুতকারক হিসেবে, Zenko আপনাকে উচ্চ-সম্পন্ন টিন-প্লেটেড কপার বাট স্প্লাইস দিতে চায়, যেটির ডাবল-চামফার্ড প্রান্ত রয়েছে। এই ডাবল-চ্যামফার্ড প্রান্তগুলি কন্ডাকটর সন্নিবেশের সুবিধার্থে এবং সমাবেশের সময় তারের স্ট্র্যান্ডগুলির সাথে হস্তক্ষেপ কমানোর জন্য ডিজাইন করা হয়েছে। হাতা তারের আকার এবং crimping প্রয়োজনীয়তা মেলে বিভিন্ন মাত্রা, কঠোরতা পরিসীমা, এবং কলাই বেধ উত্পাদিত হতে পারে.

উত্পাদনের সামঞ্জস্যের জন্য, উত্পাদন প্রক্রিয়া ভ্যাকুয়াম অ্যানিলিং, অতিস্বনক পরিষ্কার, মাত্রিক পরিদর্শন এবং সিসিডি ভিজ্যুয়াল পরিদর্শন অন্তর্ভুক্ত করে, গ্রাহকের অ্যাপ্লিকেশন এবং পণ্যের প্রয়োজনীয়তা অনুসারে নিয়ন্ত্রিত বৈশিষ্ট্যগুলির সাথে।

পণ্যের সুবিধা

2.5μm টিন-প্লেটেড সারফেস

তামার পৃষ্ঠের জন্য একটি সংজ্ঞায়িত প্রতিরক্ষামূলক টিনের স্তর সরবরাহ করে এবং নির্দিষ্ট অবস্থার অধীনে অক্সিডেশন প্রতিরোধকে সমর্থন করে।

OFC কপার কনস্ট্রাকশন

ক্রিমিংয়ের সময় নিয়ন্ত্রিত যান্ত্রিক বিকৃতির অনুমতি দেওয়ার সময় বৈদ্যুতিক তারের সংযোগের জন্য প্রয়োজনীয় পরিবাহী বেস সরবরাহ করে।

ডাবল-চামফার্ড ডিজাইন

কন্ডাকটর সন্নিবেশের সুবিধা দেয় এবং সমাবেশের সময় তারের স্ট্র্যান্ডগুলির সাথে হস্তক্ষেপ কমাতে সাহায্য করে।

নিয়ন্ত্রিত অ্যানিলিং

আরও অনুমানযোগ্য ক্রিম বিকৃতির জন্য সামঞ্জস্যপূর্ণ তামার কঠোরতা স্থাপনে সহায়তা করে।

প্রযুক্তিগত বিশেষ উল্লেখ

ইঞ্জিনিয়ারিং ডিজাইন

ডাবল-চামফার্ড শেষ

সন্নিবেশের সময় কন্ডাক্টরগুলির জন্য চ্যামফার্ড ওপেনিংগুলি একটি মসৃণ প্রবেশ পথ প্রদান করে। এটি তীক্ষ্ণ হাতার প্রান্ত এবং পৃথক তারের স্ট্র্যান্ডের মধ্যে যোগাযোগ কমাতে সাহায্য করে, বিশেষ করে যখন স্প্লাইসটি সূক্ষ্ম-স্ট্রেন্ডেড কন্ডাক্টরের সাথে ব্যবহার করা হয়।

জ্যামিতি দ্রুত ম্যানুয়াল বা স্বয়ংক্রিয় তারের সন্নিবেশ এবং ক্রিমিংয়ের আগে আরও সামঞ্জস্যপূর্ণ অবস্থান সমর্থন করতে পারে।

টিন-ধাতুপট্টাবৃত তামা নির্মাণ

তামার হাতা সংযুক্ত কন্ডাক্টরগুলির মধ্যে পরিবাহী পথ সরবরাহ করে। টিনের পৃষ্ঠটি বৈদ্যুতিক সংযোগের জন্য উপযুক্ত পৃষ্ঠ প্রদান করার সময় অক্সিডেশন এবং আর্দ্রতা এক্সপোজার থেকে তামাকে রক্ষা করতে সহায়তা করে।

একটি ন্যূনতম 2.5μm টিন-প্লেটিং পুরুত্ব প্রয়োজনীয় পণ্য কনফিগারেশন অনুযায়ী নির্দিষ্ট করা যেতে পারে।

নিয়ন্ত্রিত হাতা কঠোরতা

তামার হাতার যান্ত্রিক বৈশিষ্ট্যগুলি ক্রিমিংয়ের সময় ব্যারেল কীভাবে বিকৃত হয় তা প্রভাবিত করে। একটি নিয়ন্ত্রিত কঠোরতা পরিসীমা নির্দিষ্ট crimping অবস্থার অধীনে আরো অনুমানযোগ্য বিকৃতি প্রদান করতে সাহায্য করে।

কাস্টমাইজড পণ্যগুলির জন্য, তারের নির্মাণ, কন্ডাকটর আকার এবং ক্র্যাম্প টুলিংয়ের প্রয়োজনীয়তা অনুসারে কঠোরতা সামঞ্জস্য করা যেতে পারে

অ্যাপ্লিকেশন দৃশ্যকল্প

টিন প্লেটেড কপার বাট স্প্লাইস তার এবং জোতা সমাবেশ অ্যাপ্লিকেশনের জন্য উপযুক্ত যেখানে সামঞ্জস্যপূর্ণ ক্রিমিং, বৈদ্যুতিক পরিবাহিতা এবং পৃষ্ঠ সুরক্ষা প্রয়োজন।

বৈদ্যুতিক যানবাহন (EV)

বৈদ্যুতিন সংকেতের মেরু বদল, মোটর কন্ট্রোলার এবং অন-বোর্ড চার্জার সংযোগ সহ প্রযোজ্য ওয়্যারিং এবং জোতা সমাবেশগুলির জন্য ব্যবহৃত হয়।

ফটোভোলটাইক এবং শক্তি সঞ্চয়স্থান

PV সরঞ্জাম, শক্তি স্টোরেজ সিস্টেম, বৈদ্যুতিন সংকেতের মেরু বদল ক্যাবিনেট, এবং ব্যাটারি রাক সমাবেশে তারের অ্যাপ্লিকেশনের জন্য উপযুক্ত।

ইন্ডাস্ট্রিয়াল কন্ট্রোল এবং ভিএফডি সিস্টেম

কন্ট্রোল ক্যাবিনেট, ভিএফডি সরঞ্জাম, শিল্প যন্ত্রপাতি এবং বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থার ভিতরে তারের সংযোগের জন্য ডিজাইন করা হয়েছে।

চার্জিং পরিকাঠামো

কন্ডাক্টরের আকার, বর্তমান প্রয়োজনীয়তা এবং ক্রিমিং স্পেসিফিকেশন অনুযায়ী চার্জিং সরঞ্জামগুলিতে তারের এবং জোতা সংযোগের জন্য কাস্টমাইজ করা যেতে পারে।

কিভাবে পণ্য উত্পাদিত হয়?

তামা গঠন

নির্দিষ্ট অভ্যন্তরীণ ব্যাস, বাইরের ব্যাস, প্রাচীরের বেধ এবং দৈর্ঘ্য অনুযায়ী প্রয়োজনীয় হাতা জ্যামিতিতে OFC কপার উপাদান গঠিত হয়।

যথার্থ কাটিং এবং চ্যামফারিং

হাতাগুলি প্রয়োজনীয় মাত্রায় নির্ভুলভাবে কাটা হয়, তারপরে খোলার জ্যামিতি নিয়ন্ত্রণ করতে এবং কন্ডাকটর সন্নিবেশের সুবিধার্থে ডবল-এন্ড চ্যামফারিং দ্বারা অনুসরণ করা হয়।

ভ্যাকুয়াম অ্যানিলিং

কোল্ড ওয়ার্কিং তামার অভ্যন্তরীণ গঠন এবং কঠোরতা পরিবর্তন করতে পারে। ভ্যাকুয়াম অ্যানিলিং অভ্যন্তরীণ চাপ উপশম করতে এবং পরবর্তী প্রক্রিয়াকরণের আগে প্রয়োজনীয় উপাদান কঠোরতা প্রতিষ্ঠা করতে ব্যবহৃত হয়।

অ্যানিলিং তাপমাত্রা এবং হোল্ডিং অবস্থা লক্ষ্য কঠোরতা পরিসীমা অনুযায়ী নিয়ন্ত্রণ করা যেতে পারে.

অতিস্বনক পরিষ্কার

গঠন এবং মেশিন করার পরে, তেল এবং সূক্ষ্ম ধাতব কণার মতো প্রক্রিয়াকরণের অবশিষ্টাংশগুলি অপসারণের জন্য হাতাগুলি অতিস্বনক পরিষ্কারের মধ্য দিয়ে যায়।

একটি মাল্টি-স্টেজ পরিষ্কারের প্রক্রিয়া অন্তর্ভুক্ত করতে পারে:

ক্ষারীয় পরিষ্কারকরণ → জল ধুয়ে ফেলা → পৃষ্ঠ চিকিত্সা → গরম-বাতাসে শুকানো

পরিচ্ছন্নতার প্রক্রিয়া তামার পৃষ্ঠকে পরবর্তী কলাইয়ের জন্য প্রস্তুত করে এবং পৃষ্ঠের সামঞ্জস্যপূর্ণ পরিচ্ছন্নতা বজায় রাখতে সাহায্য করে।

ইলেক্ট্রো-টিন কলাই

পরিষ্কার করা তামার হাতা ইলেক্ট্রো-টিন ধাতুপট্টাবৃত হয় নির্দিষ্ট পৃষ্ঠ ফিনিস এবং কলাই বেধ অর্জন করতে. স্ট্যান্ডার্ড কনফিগারেশন একটি ন্যূনতম 2.5μm টিনের স্তর প্রদান করে, কাস্টমাইজড প্রয়োজনীয়তার জন্য উপলব্ধ ঘন প্রলেপ সহ।

মান নিয়ন্ত্রণ ও পরিদর্শন

মাত্রিক পরিদর্শন

ডেডিকেটেড গেজ এবং পরিমাপ সরঞ্জামগুলি সমালোচনামূলক মাত্রা যাচাই করতে ব্যবহৃত হয়, যার মধ্যে রয়েছে:

· অভ্যন্তরীণ ব্যাস

· বাইরের ব্যাস

· সামগ্রিক দৈর্ঘ্য

· দেয়ালের বেধ

· চামফার মাত্রা

এই পরিমাপ নির্দিষ্ট তারের মাপ এবং crimping টুলের সাথে সামঞ্জস্য নিশ্চিত করতে সাহায্য করে।

কঠোরতা যাচাইকরণ

উৎপাদন ব্যাচের মধ্যে সামঞ্জস্য বজায় রাখার জন্য নির্দিষ্ট কঠোরতা পরিসরের বিপরীতে অ্যানিলেড কপার হাতাগুলির কঠোরতা পরীক্ষা করা যেতে পারে।

কলাই পরিদর্শন

টিন-প্লেটিং বেধ এবং পৃষ্ঠের অবস্থা প্রযোজ্য পণ্য স্পেসিফিকেশন অনুযায়ী পরিদর্শন করা যেতে পারে।

পরিদর্শন আইটেম অন্তর্ভুক্ত হতে পারে:

· প্লেটিং বেধ

· সারফেস কভারেজ

· স্ক্র্যাচ

· বিবর্ণতা

· পিলিং বা দৃশ্যমান পৃষ্ঠের ত্রুটি

সিসিডি ভিজ্যুয়াল পরিদর্শন

সিসিডি ভিশন সিস্টেমগুলি চাক্ষুষ এবং মাত্রিক ত্রুটিগুলির জন্য উত্পাদন অংশগুলি স্বয়ংক্রিয়ভাবে পরিদর্শন করতে ব্যবহার করা যেতে পারে, যার মধ্যে রয়েছে:

· চ্যামফার অ্যাসিমেট্রি

· Burrs

· সারফেস স্ক্র্যাচ

· বিকৃতি

· বিদেশী বিষয়

· দৃশ্যমান প্লেটিং ত্রুটি

যান্ত্রিক এবং বৈদ্যুতিক পরীক্ষা

যেখানে পণ্যের স্পেসিফিকেশনের প্রয়োজন হয়, সমাপ্ত স্প্লাইসের জন্য মূল্যায়ন করা যেতে পারে:

· পুল-আউট বল

· যোগাযোগ প্রতিরোধ

· ক্র্যাম্প কর্মক্ষমতা

· তাপমাত্রা বৃদ্ধির কার্যক্ষমতা

FAQ

1. টিন প্লেটেড কপার বাট স্প্লাইস কিসের জন্য ব্যবহার করা হয়?

এটি সাধারণত EV, বৈদ্যুতিন সংকেতের মেরু বদল, শক্তি সঞ্চয়স্থান, কন্ট্রোল ক্যাবিনেট এবং শিল্প ওয়্যারিং অ্যাপ্লিকেশনের জন্য ক্রিমিংয়ের মাধ্যমে এন্ড-টু-এন্ড দুটি তারের সাথে যুক্ত হতে ব্যবহৃত হয়।

2. কেন তামার স্প্লাইস টিনের প্রলেপ দেওয়া হয়?

টিনের প্রলেপ একটি উপযুক্ত পরিবাহী সংযোগ পৃষ্ঠ প্রদান করার সময় তামার পৃষ্ঠকে জারণ এবং আর্দ্রতা থেকে রক্ষা করতে সহায়তা করে। প্রমিত কলাই বেধ হল ≥2.5μm।

3. ডাবল-চেমফার্ড ডিজাইনের সুবিধা কী?

চ্যামফার্ড প্রান্তগুলি হাতা মধ্যে মসৃণভাবে তারের গাইড করে, স্ট্র্যান্ডের ক্ষতি কমাতে সাহায্য করে এবং ক্রিমিং দক্ষতা উন্নত করে।

4. ভ্যাকুয়াম অ্যানিলিং কেন ব্যবহার করা হয়?

ভ্যাকুয়াম অ্যানিলিং তামার কঠোরতা নিয়ন্ত্রণ করতে এবং অভ্যন্তরীণ চাপ উপশম করতে সাহায্য করে, ক্রিমিংয়ের সময় আরও সামঞ্জস্যপূর্ণ বিকৃতি সমর্থন করে।

5. পণ্য কাস্টমাইজ করা যাবে?

হ্যাঁ। মাত্রা, কঠোরতা, টিন-প্লেটিং বেধ, চিহ্নিতকরণ এবং প্যাকেজিং তারের আকার, টুলিং এবং অ্যাপ্লিকেশন প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে।
